1.概述
DTS6607、DSS6607型三相电子式电能表是采用进口专用大规模集成电路，16位A/D转换、数字乘法器、应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的新型仪表。该表采用独立三单元计量模块能精确地测量三相正向和反向的有功电能。计量误差具有优异的长期稳定性。其性能符合GB/T17215-2002标准对三相电能表的各项技术要求。
主要特点：具有良好的抗电磁骚扰、低自耗、高精度、防窃电、宽量程、长寿命、可配液显示电量。
本电表适用于环境温度为—10~50℃，相对湿度不超过85%。
2.功能与特点
1、具有双向计量有功电能的功能，液晶显示器显示总电量；
2、具有RS-485及红外通讯，可远程方便地抄出电能表的总电量；
3、可设置或回抄：总电量、仪表常数、表地址、表密码等参数；
4、具有编程开关，可在线编程；
5、芯片内部具有看门狗系统，使数据更安全可靠，停电数据长久保存（连续停电可保存１０年以上）；
6、互相隔离的电源，分别为CPU、计量部分及RS485接口提供可靠的工作电源。
7、具有断相指示功能。
8、通讯规约
按《多功能电能表通信规约Multi-function watt-hour meter communication protocol》 DL/T 645—1997中华人民共和国电力行业标准执行。
3.工作原理

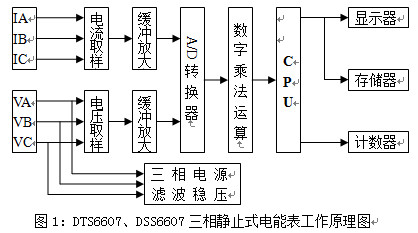

DTS6607、DSS6607型三相静止式电能表工作原理如图1所示。
本电能表采用三相供电方式，并在任一单相供电情况下能正常工作。
电能表工作时，电压、电流经取样电路分别取样后，送至大规模专用集成电路缓冲放大、再由16位A/D转换器转换成数字信号，经数字乘法器运算后，送到CPU进行处理，最后，CPU将处理过的数据根据需要送至显示部分、步进计数器等输出单元。
4.规格型号及技术指标
4.1规格型号
型号
准确度
等 级
参比电压
Un
额定电流
Ib
接入方式
仪表常数
imp/kWh
DTS6607
DSS6607
0.5，1
3X220/380
3X57.7/100
1.5(6)
互感式
1600
10(40)
直接式
400
15(60)
20(80)
160
4.2基本误差（平衡负载误差极限）
电流值
功率因素（COSφ）
基本误差（%）
0.5
1
0.01Ib≦I<0.05Ib
1.0
±1.0
0.02Ib≦I<0.05Ib
±1.5
0.05Ib≦I
±0.5
0.02Ib≦I<0.1Ib
0.5（感性）
0.8（容性）
0.05Ib≦I<0.1Ib
0.1Ib≦I
±0.6
注：（Ib额定电流Imax最大电流）
4.3起动
在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.001Ib(0.5级)、0.002Ib(1级)仪表应能连续计量电量。
4.4潜动
电压回路加额定电压115%，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
4.5电压范围
正常工作电压：0.9Un-1.1Un
极限工作电压：0.8Un-1.15Un
4.6功耗
电压线路功耗：≦2W和5VA
电流线路功耗：≦1VA
4.7气侯条件
正常工作温度： -10℃ +45℃ 极限工作温度： -20℃ +55℃
存贮和运输温度：-25℃ +70℃一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%。
4.8机械尺寸
外形尺寸：228mm×144mm×72mm
4.9重量：约1.2kg
5.安装和接线
5.1电表在出厂时经检验合格，并加封铅印。如无铅印或贮存过久，应请有关部门重新校验加封，方可安装使用。

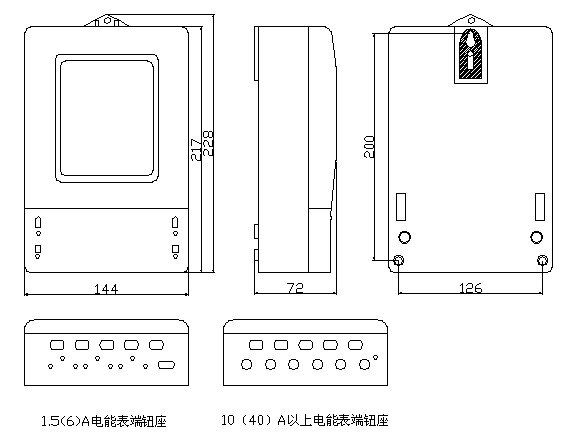

5.2电表上部有挂钩螺钉孔，用M4挂钩螺钉固定，电表下部有2个安装孔用M4X10或M4X12普通螺钉固定在接线板上。电能表的安装、尺寸如图下：
5.3电表应按照端钮盒盖反面所贴的接线图正确接线，拧紧接线螺钉。

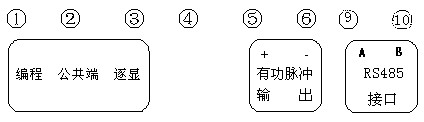

5.3.1功能端子接线：（图4.1）
SHAPE \* MERGEFORMAT
5.3.2电源端子接线图

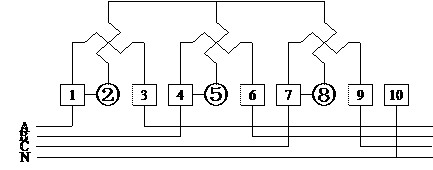

DTS6607型三相四线直接式接线图（图4.2）

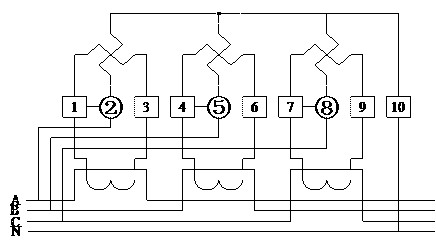

DSS6607型三相四线经电流互感器接线图（图4.3）

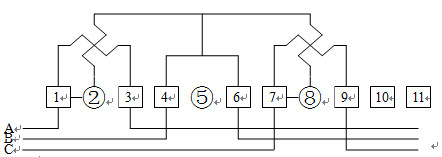

DSS6607型三相三线直接式接线图（图4.3）

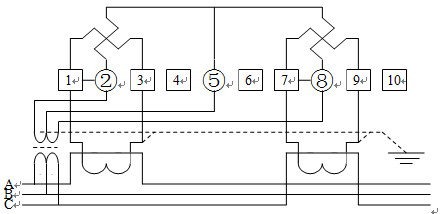

DSS6607型三相三线经电压电流互感器接线图（图4.4）
6.运输和存贮
产品在运输和拆封时不应受到剧烈冲击，并根据GB/T15464-1995《仪器仪表包装通用技术条件》规定运输和存贮。
库存和保管应在原包装条件下存放在支架上，叠放高度不应超过5层。
保存的地方应清洁，其环境温度应为0-40℃，相对湿度不超过85%，且在空气中不含有足以引起腐蚀的有害物质。
7.保证期限
电能表自出厂日起，在用户遵守说明书规定要求，且制造厂铅封仍完整的条件下，若发现电能表不符合技术条件所规定的要求时，公司给予一年包退，三年包换，五年包修。
附录:
数据标识
数据名称
标识符
数据格式
数据长度
读写特性
当前有功总电能
9010
XXXXXX.XX
4
只读
当前电量数据块
901F
20
电表常数
C030
NNNNNN
3
电表号
C032
NN……..NN
6
读写
密码权限及密码
C212
NNNNNNNN
写
*冻结有功电能量
9A10
电能总底度
C119
NNNNNN.NN
反向有功总电能
9020
*断、送电控制
C028
NNNN
2
电表运行状态字
C020
状态字
