一、概述

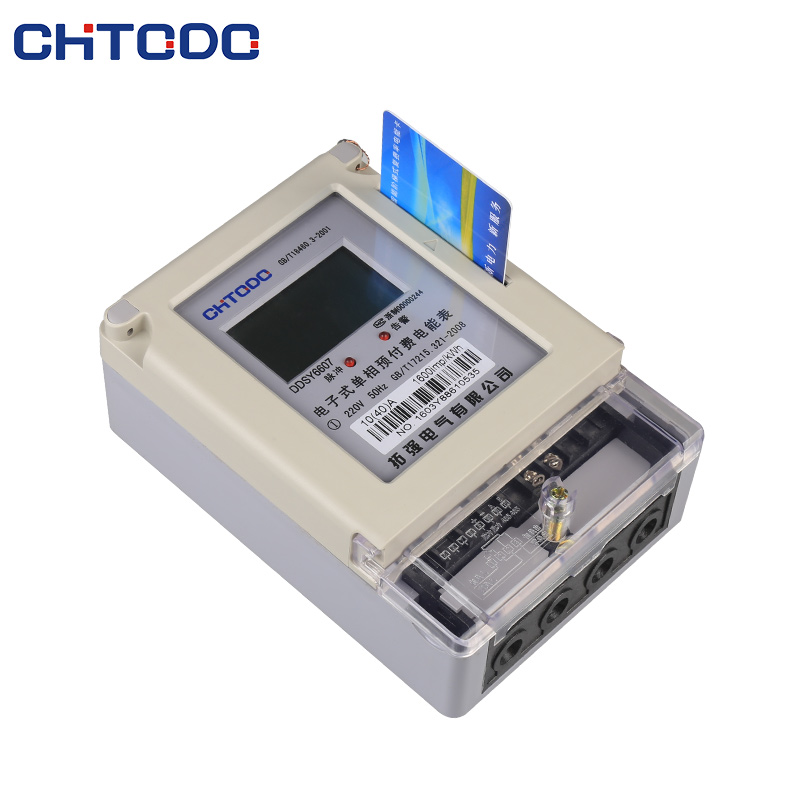

DDSY6607型电子式单相预付费电能表，采用先进的专用集成电路设计，全自动表面贴装（SMT）生产工艺制造。电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机长期稳定工作，高精度、高过载、低功耗，可靠性能高。采用符合国际标准的先进的智能IC卡技术实现预付费方式，内置磁保持继电器。通过控制继电器实现控制负载的通与断，实现督促用户先买电后用电的功能。
产品符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》和GB/T 18460.3-2001 《IC卡预付费售电系统第3部分：预付费电能表》的全部技术要求。
二、工作原理
1、工作原理图
电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。
2、数据处理
电能计量脉经光电耦合器送CPU处理，运算后存储于存储器中。由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警状态信号。
三、规格型号及技术参数：
1、规格型号
规格
型号
精度等级
电压规格
(V)
电流规格（A）
DDSY6607
2.0
220
5(20)、10(40) 、20（80）
2、主要技术参数：
a、基本误差:
负载电流
功率因数
百分数误差限（％）
0.05Ib≤I<0.1Ib
1.0
±1.5
0.1Ib≤I≤Imax
±1.0
0.1Ib≤I<0.2Ib
0.5（滞后） 0.8（超前）
0.2Ib≤I≤Imax
b、电气参数（参比条件）：
起动电流： 0.4 % Ib
功耗：电压线路<1.0W，3.0VA；
电流线路 < 1.0VA
潜动：具有逻辑防潜动电路
电压范围： 220V±10%
工作温度范围：-25℃~ +55℃
掉电数据存贮时间>20年
四、安装与使用
1、电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。
2、电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。
3、按图一、图二安装和接线，拧紧接线螺钉，并紧固端钮盒内连接板。
4、经互感器接入式电表其示数须乘以变比后，才是实际电能数。
5、一表一卡：用户持有的IC卡不能互换，遗失时应到供电部门(售电处)补购一张。
6、购电准备：购电前，用户须将IC卡插入卡座一次，便于将表内数据送回计算机数据库。

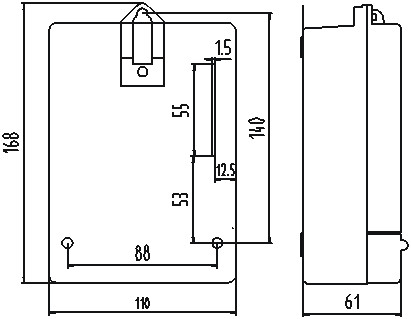

图一 外形图

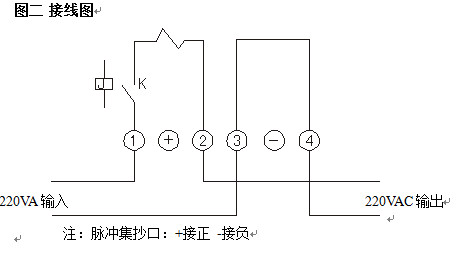

图二 接线图
五、运输与贮存
1、表在运输和拆封时不应受到剧烈冲击，并根据GB/T15464-1995《仪器仪表包装技术条件》规定运输储存。
2、 能表应保存在原包装内，环境温度为-25℃ ~ +55℃，相对湿度不超过85%，空气中无腐蚀性气体的环境中。电能表在货架上贮存时，整箱叠放高度不超过5箱，拆箱后单只包装的电能表叠放高度不超过10只。
六、质量保证
电表自出厂日期十八个月内，在用户遵守本说明书规定要求，铅封仍完整的条件下，倘发现电表不符合技术条件所规定的要求时，制造厂给予免费修理或更换。
